OpenCV进阶实战：霍夫变换、圆检测与亮度调节技巧

霍夫变换和亮度调节是 OpenCV 实战里最容易”调不出来”的两个坑：圆检测输入用错图就返回 None，亮度加减不做类型转换就会出现诡异变色。这篇笔记把霍夫直线/圆变换、亮度对比度公式、滑动条联动，以及 uint8 溢出这个经典陷阱一次性讲透，配上调参 Checklist 便于自查。

1. 霍夫变换原理与实践

1.1 霍夫直线变换原理

霍夫变换是一种经典的几何形状检测方法，主要用于自动检测图像中的直线、圆等。 基本思想是：把图像空间中的像素点映射到参数空间（如极坐标空间），通过在参数空间统计累计投票值来实现直线或圆的检测。

常用公式（极坐标系直线）：

$$r = x \cos \theta + y \sin \theta$$

其中：

• $r$ 表示原点到直线的有符号法向距离，不是某个边缘点到原点的距离。
• $\theta$ 是直线法向与 x 轴的夹角，不是直线本身的倾角。

直线检测流程

1. 对图像做边缘检测（如Canny）
2. 调用 cv2.HoughLines，输入边缘图，获得(r, θ)参数
3. 把极坐标系下的直线参数反算成图像坐标下的两端点，绘制直线

典型代码模板

import cv2 as cv
import numpy as np

edges = cv.Canny(gray, 50, 150)
lines = cv.HoughLines(edges, 1, np.pi/180, threshold=120)
for line in ([] if lines is None else lines):
    r, theta = line[0]
    a = np.cos(theta)
    b = np.sin(theta)
    x0 = a * r
    y0 = b * r
    x1 = int(x0 + 1000 * (-b))
    y1 = int(y0 + 1000 * (a))
    x2 = int(x0 - 1000 * (-b))
    y2 = int(y0 - 1000 * (a))
    cv.line(img, (x1, y1), (x2, y2), (0, 0, 255), 1)

---

2. 霍夫圆变换详细讲解

2.1 原理回顾

霍夫圆变换是霍夫变换在圆检测上的拓展。 圆的参数方程为：

$$(x - a)^2 + (y - b)^2 = r^2$$

• (a, b)为圆心，r为半径

步骤：

1. 输入一般为平滑的灰度图（推荐中值滤波降噪）。
2. OpenCV内部自动做边缘检测和投票统计，三维空间 (a, b, r)。
3. 取累计投票最大的圆心和半径，输出检测结果。

2.2 OpenCV调用方法

import cv2 as cv
import numpy as np

gray_blur = cv.medianBlur(gray, 5)
circles = cv.HoughCircles(
    gray_blur, cv.HOUGH_GRADIENT, dp=1, minDist=30,
    param1=100, param2=30, minRadius=10, maxRadius=80
)

if circles is not None:
    circles = np.rint(circles).astype(np.int32)  # 保留有符号类型，避免后续坐标相减回绕
    for i in circles[0, :]:
        cv.circle(img, (i[0], i[1]), i[2], (0,255,0), 2)
        cv.circle(img, (i[0], i[1]), 2, (0,0,255), 3)
cv.imshow("detected circles", img)
cv.waitKey(0)

重点参数说明

• gray_blur：用中值滤波消除噪声（非常关键！）
• dp：累加器分辨率，建议用1或2
• minDist：圆心之间最小距离，防止重复检测
• param1：Canny高阈值
• param2：圆心累加阈值（越低越易检测，误检也多）
• minRadius/maxRadius：圆半径范围

常见问题：

• circles为None？

  • 先检查输入是否为合适的单通道灰度图，以及平滑处理是否保留了圆边缘。HOUGH_GRADIENT 会在内部处理梯度，直接传入 Canny 边缘图或二值图可能丢失它需要的信息。
  • 参数范围不合适或圆本身不明显

---

3. OpenCV亮度与对比度变换

3.1 理论基础

图像的亮度、对比度变化本质是对像素值做线性变换：

$$g(i, j) = \alpha \cdot f(i, j) + \beta$$

• α 控制对比度
• β 控制亮度

3.2 实用代码（直接像素加减）

import numpy as np
import cv2 as cv

# img为原图，x为偏移值
dst = np.clip(img.astype(np.int16) + x, 0, 255).astype(np.uint8)

⚠️注意：一定要先转int类型再clip回uint8，否则负数会溢出变成异常色！

3.3 滑动条联动亮度调整

滑动条典型写法如下：

import numpy as np
import cv2 as cv

img = cv.imread('./images/cat.png')
if img is None:
    raise FileNotFoundError('./images/cat.png')
cv.namedWindow('window')

def change(p):
    x = 2 * p - 255
    dst = np.clip(img.astype(np.int16) + x, 0, 255).astype(np.uint8)
    cv.imshow('window', dst)
    print(x)

initial_value = 100
change(initial_value)
cv.createTrackbar('add', 'window', initial_value, 255, change)
cv.waitKey(0)
cv.destroyAllWindows()

窗口名必须一致，防止滑动条和显示不同步！

---

4. uint8溢出导致的异常色问题与解决

4.1 问题描述

• uint8 数组运算可能发生模 256 回绕；在 NumPy 2 中，混合超出范围的 Python 整数还可能直接报 OverflowError，不能笼统说负数都会回绕。
• 先升类型再运算。本文滑块偏移在 -255 到 255 内，int16 足够；复杂乘加可用 float32，最后统一 clip。详见 NumPy 2 类型提升说明。

4.2 根本解决办法

加法前先转int，clip后再转回uint8：

dst = np.clip(img.astype(np.int16) + x, 0, 255).astype(np.uint8)

• 推荐滑动条归一化写法：x = p / 255 * 511 - 255，保证x连续平滑变化，不突变。

---

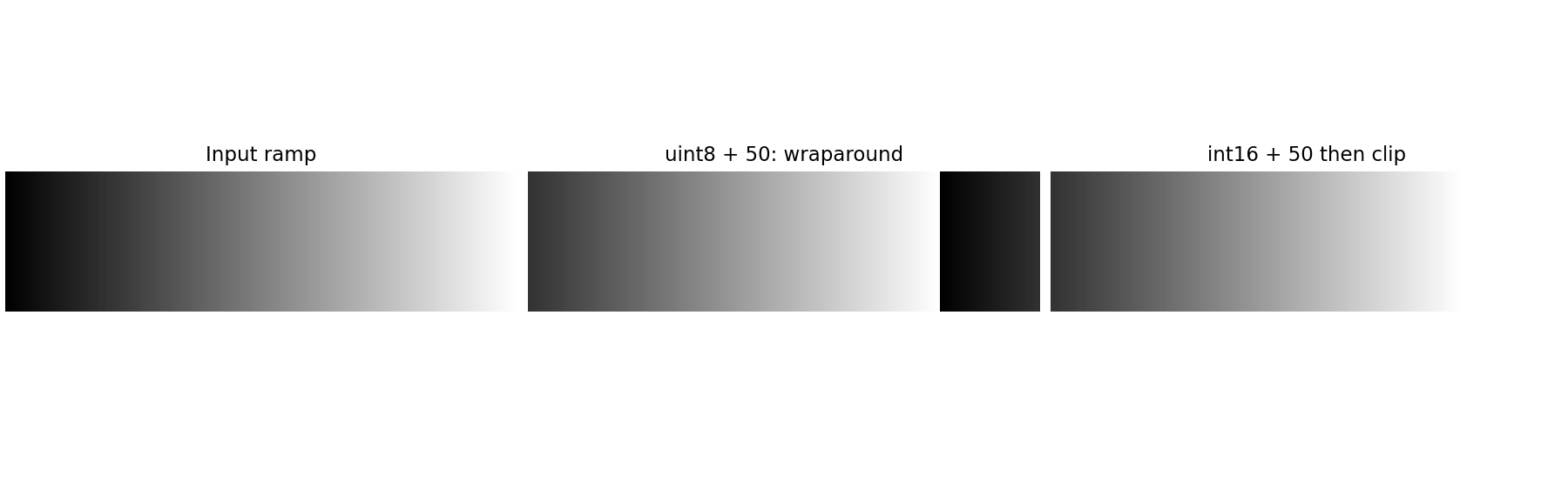

本轮实际复算：uint8 的 250 加 50 回绕为 44，先转 int16 后裁剪则得到 255。convertScaleAbs 包含绝对值步骤，不能直接替代一般的负偏移调暗。环境记录见 结果 JSON；GUI 滑块和真实照片的霍夫检测没有在本轮执行。

5. 常见问题与调参技巧

5.1 霍夫圆检测不到圆？

• HOUGH_GRADIENT 使用 8 位单通道灰度输入；是否平滑、选何种滤波要检查噪声与边缘损失。没有检测到圆也可能是正确结果，并不一定是调用失败。
• 参数 param2 可以逐步降低，minDist 调大防重复，半径区间要覆盖实际目标
• 圆本身太模糊/断裂，也难以检测

5.2 亮度/对比度滑动条没反应或颜色异常？

• 确保窗口名统一
• 加法前转int，防溢出

---

6. 总结

本日实操总结：

• 霍夫直线/圆变换：掌握原理、极坐标参数空间映射，理解OpenCV调用规范，注意输入类型，调好阈值参数。
• 图像亮度调节：务必加法前转int类型、窗口名保持统一、滑动条归一化范围合理。
• 异常色/溢出处理：uint8加减溢出是根本问题，记得类型安全！

一句话：用对输入和数据类型，霍夫检测和亮度调节都很顺！

---

典型应用场景举例

霍夫圆/直线的实际应用

• 硬币自动识别 自动计数和检测硬币、圆形药片等，工业检测与自动化分拣中非常常见。
• 瞳孔定位 医疗图像分析、人脸识别、眼动追踪等系统常用霍夫圆来定位眼睛中心。
• 交通标志/指示牌识别 识别马路上的圆形限速牌、禁止标志，以及直线车道线的检测。

亮度变换的实际应用

• 文档增强与OCR预处理 对拍摄文档或扫描件可以测试亮度、对比度调节；全局线性变换不能消除空间不均匀的阴影，也不能恢复已经截断的细节。
• 低照度场景下的视频增强 夜间监控、车载摄像头的画面自动亮度增益，提高细节可见性。

---

参数调优实战Tips

霍夫圆检测参数调优表

参数	作用	经验值/建议
dp	累加器分辨率	一般1或2
minDist	圆心最小距离	通常设为半径的1~2倍，防重叠
param1	Canny高阈值	100~200，影响边缘灵敏度
param2	圆心累加阈值	越低越易检出，10~50之间微调
minRadius	最小半径	需按目标实际半径设置
maxRadius	最大半径	ditto

检测不到圆（circles为None）怎么办？Checklist

• 输入的图像类型对吗？应为平滑灰度图（不要用Canny或二值图！）
• 圆的半径范围设置覆盖实际目标了吗？
• 尝试降低param2，增加检测灵敏度
• minDist过小/过大都会有影响，适当调整
• 图像是否太噪声？可以增加medianBlur半径
• 圆本身边缘不明显？试试对比度增强

亮度调节异常色/无效怎么办？

• 加法前类型转换（uint8 ➔ int16/32），防溢出
• 归一化滑动条范围，步进不宜过大
• cv.imshow/滑动条窗口名一致

---

结果可视化/对比建议

良好的对比能让预处理和参数调节一目了然。建议如下做一屏多图对比：

• 这样可同时看到每一步的图像处理效果
• 便于判断是哪一步影响了最终检测（比如发现Canny太稀疏、模糊过度等）

---

Zack-Zhang1031 2025年7月28日
