OpenCV 实战项目：从教程笔记到能跑的视觉应用

我之前写过一组 OpenCV 笔记（插值、掩膜、轮廓、霍夫变换……），但”会写单个 API”和”做出一个能用的视觉应用”之间还有很大距离。这篇笔记选一个具体的小项目，把零散的技巧串成完整流程——从需求分析、方案设计到核心代码实现，帮你跨过”教程到项目”的门槛。

一、项目选题与需求分析

教程里最常见的是”识别一只猫”这种单点任务，但真实项目需要一整套流水线。我挑了硬币自动计数这个场景：贴近日常、技术点覆盖全面（预处理、形态学、轮廓、分类）、效果可量化。

输入输出定义：

输入：手机拍摄的桌面硬币照片（JPG/PNG，常见 4000x3000 分辨率）
基线输出：圆形候选数量 + 标注后的结果图；未经真实照片评估，不把每个候选自动称为硬币。
后续目标：有面值与尺寸标定数据后，再输出已识别金额和未知对象数量。

拟定验收目标，尚未证明达到：

准确率 ≥ 90%（光照正常条件下）
单张处理 < 1 秒（消费级笔记本 CPU）
支持人民币 1 元、5 角、1 角三种面值

90% 是早期项目目标，不是实测成绩。必须先定义“准确率”：逐图计数完全正确率、计数 MAE 与逐枚分类准确率应分别报告。误差不超过 1 的宽松指标可另列，但不能冒充完全正确率。

二、方案设计

处理流水线分五层：

预处理：灰度化 → 高斯模糊（降噪）→ 自适应阈值二值化
形态学操作：开运算（去噪点）→ 闭运算（填空洞）
轮廓检测：findContours → 按面积过滤 → 按圆形度过滤
可选分类：只对已标定的币种、版本和拍摄平面比较半径；尺寸相近、版本未知或不满足容差时拒识。
结果绘制：画轮廓 + 标注面值 + 显示总额

各层用到的 OpenCV 模块和我之前的笔记对应：

预处理里的灰度化、高斯模糊、自适应阈值——属于基础图像操作，可参考 OpenCV 几何变换与插值
轮廓检测和特征过滤——细节看 OpenCV 轮廓与特征提取
备选方案的霍夫圆变换——原理在 OpenCV 霍夫变换与亮度调整

这里以 findContours 为基线、霍夫变换为对照。反光条件下哪种更稳，需要同一测试集的漏检与误检记录，不能预设赢家。

三、核心实现

预处理 pipeline

import cv2
import numpy as np

def preprocess(img_bgr: np.ndarray) -> np.ndarray:
    # 1. 灰度化
    gray = cv2.cvtColor(img_bgr, cv2.COLOR_BGR2GRAY)
    # 2. 高斯模糊降噪（7x7 是待验证的起点，不是已证明的最优值）
    blurred = cv2.GaussianBlur(gray, (7, 7), 0)
    # 3. 自适应阈值；先检查输出是否真的形成完整前景
    binary = cv2.adaptiveThreshold(
        blurred, 255,
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
        cv2.THRESH_BINARY_INV,  # 仅在目标比局部背景暗的样本上考虑此方向
        blockSize=21, C=5,
    )
    # 4. 形态学：开运算去噪点
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))
    opened = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel, iterations=2)
    # 5. 闭运算填空洞
    closed = cv2.morphologyEx(opened, cv2.MORPH_CLOSE, kernel, iterations=2)
    return closed

blockSize=21 是经验值，太小会过度分割硬币边缘，太大则把多个硬币黏成一团。

轮廓过滤

def find_coins(binary: np.ndarray, img_bgr: np.ndarray):
    contours, _ = cv2.findContours(
        binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE
    )

    coins = []
    img_area = img_bgr.shape[0] * img_bgr.shape[1]
    min_area = img_area * 0.0005  # 最小：约占图面积 0.05%
    max_area = img_area * 0.05    # 最大：约占图面积 5%

    for cnt in contours:
        area = cv2.contourArea(cnt)
        if not (min_area < area < max_area):
            continue

        peri = cv2.arcLength(cnt, True)
        if peri == 0:
            continue
        # 圆形度：4πA / P²，完美圆为 1
        circularity = 4 * np.pi * area / (peri ** 2)
        if circularity < 0.8:
            continue

        (x, y), radius = cv2.minEnclosingCircle(cnt)
        coins.append({"center": (int(x), int(y)), "radius": radius, "area": area})

    return coins

三个关键过滤条件：

面积范围：过小可能是噪点，也可能是真实小目标；过大可能粘连，也可能只是拍得近。
圆形度 ≥ 0.8：只是候选筛选条件。倾斜的硬币可能被漏掉，其他圆物体仍可能通过。
RETR_EXTERNAL：只取最外层轮廓，避免硬币内部纹理被误识别

硬币分类

def classify_coin(radius_px: float, scale: float,
                  references: dict[int, float], tolerance_mm: float) -> int | None:
    """references 为实测的 面值(分):半径(mm)；歧义或不匹配返回 None。"""
    values = [radius_px, scale, tolerance_mm, *references.values()]
    if not references or not all(np.isfinite(v) and v > 0 for v in values):
        raise ValueError('半径、比例、容差与标定参考必须为有限正数')
    radius_mm = radius_px * scale
    matches = [value for value, radius in references.items()
               if abs(radius_mm - radius) <= tolerance_mm]
    return matches[0] if len(matches) == 1 else None

scale 的单位是毫米/像素，用同一平面的已知尺寸参照物标定；倾斜透视、不同高度和检测前缩放都会影响它。参考半径还要标注币种与版本。这个函数只是受限分类规则，不验证材质或图案；圆形杂物也可能匹配，不能用于可靠金额结算。当前 CLI 因没有真实标定文件而只输出候选计数。

参数调优

参数	候选值	要记录的结果
高斯核大小	5x5 / 7x7 / 9x9	噪声误检与小目标漏检
面积下限	0.01% / 0.05% / 0.1%	不同拍摄距离的召回
圆形度阈值	0.7 / 0.8 / 0.9	倾斜硬币漏检与圆形杂物误检

异常处理

硬币重叠/粘连：常规轮廓检测会把两个贴在一起的硬币当成一个。解决方案是分水岭算法：

def watershed_split(binary: np.ndarray):
    # 距离变换 + 固定阈值候选种子；不保证粘连物体能分出独立种子
    dist = cv2.distanceTransform(binary, cv2.DIST_L2, 5)
    _, sure_fg = cv2.threshold(dist, 0.5 * dist.max(), 255, 0)
    sure_fg = np.uint8(sure_fg)
    unknown = cv2.subtract(binary, sure_fg)
    _, markers = cv2.connectedComponents(sure_fg)
    markers = markers + 1
    markers[unknown == 255] = 0
    # 分水岭需要 3 通道输入
    img_color = cv2.cvtColor(binary, cv2.COLOR_GRAY2BGR)
    markers = cv2.watershed(img_color, markers)
    return markers

这段分水岭代码是起点，不包含局部峰值分离；如果两个目标共享一个种子，仍无法拆开。需要展示种子图和失败例再判断是否有效。

光照不均：可把 CLAHE 作为预处理候选，与不使用它的结果对比；它也可能放大纹理噪声：

clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
gray = clahe.apply(gray)

背景复杂：桌面有纹理或杂物时，用 GrabCut 先做前景分割：

mask = np.zeros(img.shape[:2], np.uint8)
bgd_model = np.zeros((1, 65), np.float64)
fgd_model = np.zeros((1, 65), np.float64)
rect = (50, 50, img.shape[1] - 100, img.shape[0] - 100)
cv2.grabCut(img, mask, rect, bgd_model, fgd_model, 5, cv2.GC_INIT_WITH_RECT)
foreground = np.where((mask == 1) | (mask == 3), 255, 0).astype(np.uint8)

GrabCut 的耗时取决于分辨率、迭代次数与设备。上述矩形还要求图像宽高大于 100，且目标不触边；它不是通用的自动前景定位方案。

四、效果评估与优化

评估时保留一组没有参与调阈值的图片，并把成功与失败样本一起展示。只展示光照干净、目标居中的输入，很难说明方案能应对实际使用。还应记录背景复杂、目标粘连、倾斜和读取失败时程序会怎样返回。

测试集

建议先建立 50 张人工标注的试验集，再根据失败分布扩充；以下是采集配额，不是已拥有的数据：

正面光照（25 张）
侧光（10 张）
反光强烈（10 张）
复杂背景（5 张）

准确率

本仓库没有对应照片、逐图预测与计时日志，因此撤下旧版的“93.2%”和分场景成绩。若按 50 张图片逐图二值计分，正确率只能以 2 个百分点变化，93.2% 本身就与该口径不一致。正式报告应包含：

指标	口径	当前状态
计数完全正确率	预测数量等于标注数量的图片数 / 图片总数	待真实照片测试
计数 MAE	每图绝对计数误差的平均值	待真实照片测试
逐枚分类准确率	正确分类枚数 / 已匹配标注枚数，另报检测召回与拒识率	待标定与标注
延迟 p50/p95	固定设备与分辨率，明确是否包含读写图	待计时日志

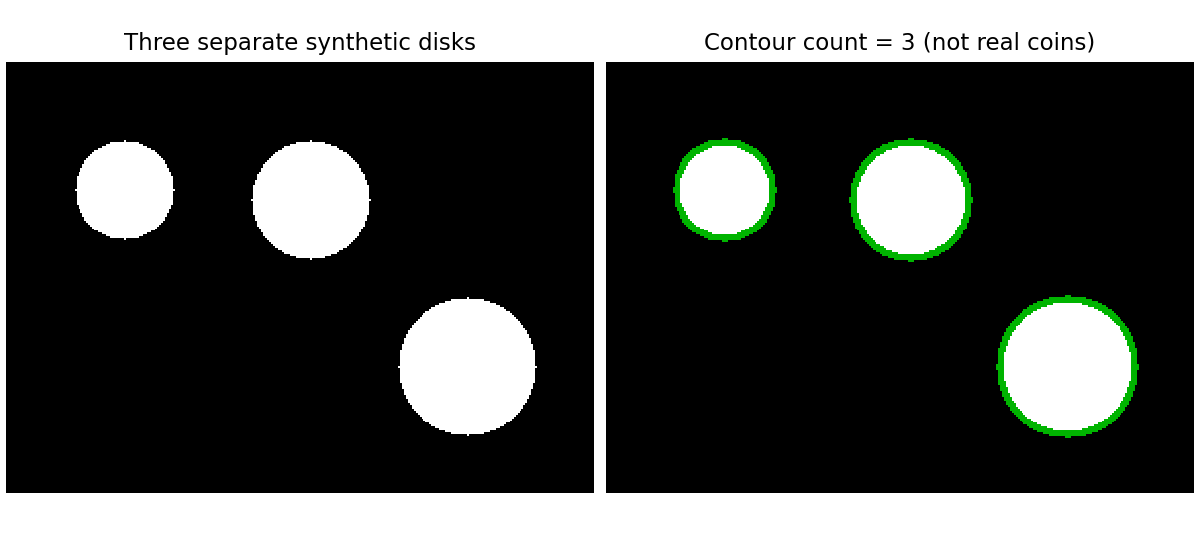

合成的三个独立圆盘与提取出的候选轮廓

本轮实际执行的最小检查，是从合成二值图中筛出 3 个圆盘。它只覆盖轮廓与圆形度链路，不覆盖手机照片预处理、币种分类或金额计算，不能作为 90% 目标达成证据。复跑结果

需要采集的失败案例（不是已归档实测）

反光导致轮廓断裂：1 元硬币表面高光让二值化后边缘断开，被识别成 3 个小硬币。修复思路是用霍夫圆变换作为后备——当圆形度低于阈值但区域内有强圆形霍夫响应时，合并碎片。
极小硬币被过滤：远处拍的 1 角硬币半径只有 15 像素左右，被面积下限过滤掉。修复思路是动态调整面积阈值，根据图中最小硬币半径自适应。

性能优化

降分辨率处理：可对比原图与缩小图，再把坐标映射回原图；同比例缩放时也必须同步更新毫米/像素比例。记录小目标召回和耗时，不承诺固定倍数的加速。
多线程批处理：

from concurrent.futures import ThreadPoolExecutor

def batch_process(image_paths: list[str], max_workers: int = 4):
    with ThreadPoolExecutor(max_workers=max_workers) as executor:
        results = list(executor.map(process_single, image_paths))
    return results

上面依赖尚需实现的 process_single，只是批处理封装示意。线程池是否加速要测量，还要避免与 OpenCV 内部线程过度竞争；本轮没有批处理计时结果。

五、部署与封装

CLI 工具

用 click 包做命令行接口，比 argparse 更友好：

import click
import cv2

@click.command()
@click.option("--input", "-i", required=True, help="输入图片路径")
@click.option("--output", "-o", default="result.jpg", help="输出图片路径")
def main(input, output):
    img = cv2.imread(input)
    if img is None:
        raise click.ClickException(f"cannot read {input}")

    binary = preprocess(img)
    coins = find_coins(binary, img)

    for index, coin in enumerate(coins, start=1):
        cv2.circle(img, coin["center"], int(coin["radius"]), (0, 255, 0), 3)
        cv2.putText(img, f"candidate {index}",
                    coin["center"], cv2.FONT_HERSHEY_SIMPLEX,
                    0.8, (0, 0, 255), 2)

    if not cv2.imwrite(output, img):
        raise click.ClickException(f"cannot write {output}")
    click.echo(f"圆形候选数量：{len(coins)}（未经真实照片验收）")
    click.echo(f"结果已保存至 {output}")

if __name__ == "__main__":
    main()

使用示例：

python coin_counter.py --input photo.jpg --output result.jpg

依赖管理

# requirements.txt
opencv-python==4.9.0.80
numpy==1.26.4
Pillow==10.2.0
click==8.1.7

上面是旧版依赖快照，不代表已在任意 Python 3.10+ 上验证。需要将前文的 preprocess、find_coins 和 CLI 放进同一文件，并在隔离环境中锁定兼容版本；Pillow 并非当前计数代码必需。此次合成例子的实际环境为 Python 3.13.7、OpenCV 4.12.0、NumPy 2.2.6，完整版本写在结果 JSON，未执行照片 CLI。

六、从教程到项目的经验总结

教程不会告诉你的工程细节

异常路径也是验收对象：读取失败、没有候选、未知类别和保存失败应有明确返回，不能悄悄算成正确结果。
参数标定是核心工程问题：scale 系数不标定，半径分类毫无意义；面积阈值要根据图像分辨率自适应
降分辨率有代价：小目标和细边缘可能消失；只有同一验证集的质量与耗时记录，才能决定是否采用。

把笔记转化为可复用代码的关键

教程笔记是”知道有这个 API”，项目代码是”知道在什么条件下用这个 API、参数怎么调、失败了怎么 fallback”。跨越这个鸿沟的关键是想清楚输入输出的边界：

输入：什么分辨率？什么光照？什么背景？最坏情况长什么样？
输出：精度要求多少？延迟要求多少？失败时返回什么？

把这两个问题写在代码注释里，每个函数都明确”我接受什么、我保证什么”，代码自然就从”能跑的脚本”变成了”可复用的模块”。

下一个项目想做什么

文档扫描矫正：用边缘检测 + 透视变换把手机拍的文档拉平，比硬币计数更实用
简单 OCR 工具链：硬币项目让我对 OpenCV 预处理理解更深，下一步可以接 Tesseract/paddleocr 做完整 OCR

教程笔记是积木，项目是把积木搭成房子的过程。希望这篇笔记能帮同样在”教程到项目”门槛前徘徊的朋友少走点弯路——挑一个具体场景，定义清楚输入输出，然后把笔记里的 API 一个个串起来跑通，你就跨过去了。
