OpenCV 图像轮廓处理与几何特征提取详解

作者：Zack-Zhang1031 📅 2025-07-25 📚 关键词：OpenCV、图像处理、轮廓特征、几何检测、视觉算法、Python

---

📑 内容简介

本项目/博客详细梳理了 OpenCV 在图像轮廓检测和几何特征提取方面的实用方法。涵盖从基础的梯度与边缘检测、轮廓查找，到高级的凸包、外接矩形/圆、多边形逼近与形状匹配。适合进行目标检测、计数、自动分割、视觉理解等任务的工程师和学习者参考。

---

13 图像梯度处理

图像梯度是灰度值变化的方向性描述，可用于检测图像中边缘和变化剧烈的区域。

13.1 图像梯度定义

• 核心思想：用导数算子来描述像素值变化。

• 数学形式：

  $$\text{梯度} = \nabla f(x,y) = \left(\frac{\partial f}{\partial x}, \frac{\partial f}{\partial y}\right)$$

13.2~13.4 Sobel & Laplacian 算子

算子	作用描述
Sobel	一阶导数，能区分方向（水平/垂直）
Laplacian	二阶导数，方向无关，但对边缘更敏感
应用建议	一般先高斯模糊降噪，再计算梯度

sobelx = cv.Sobel(gray, cv.CV_64F, 1, 0)
sobely = cv.Sobel(gray, cv.CV_64F, 0, 1)
laplacian = cv.Laplacian(gray, cv.CV_64F)

---

14 图像边缘检测（Canny流程）

Canny 边缘检测是一种多阶段算法，主流程：

14.1 高斯滤波降噪

blurred = cv.GaussianBlur(gray, (5,5), 1.4)

14.2 计算梯度与方向

Gx = cv.Sobel(blurred, cv.CV_64F, 1, 0)
Gy = cv.Sobel(blurred, cv.CV_64F, 0, 1)
magnitude = np.sqrt(Gx**2 + Gy**2)
theta = np.arctan2(Gy, Gx)

14.3 非极大值抑制（NMS）

• 细化边缘，只保留梯度方向上的极大值点。

14.4 双阈值筛选

edges = cv.Canny(blurred, 50, 150)

• 高于高阈值的是强边缘；两个阈值之间的弱边缘还需要通过连通性滞后判断，不是所有弱响应都被保留。
• 上面手算梯度用于理解流程；此处 Canny 直接接收 blurred，内部执行自己的梯度与筛选步骤。

14.5 API 小贴士

• 阈值要根据图像对比度、目标强度调整
• 可以多实验几组参数，选最合适的边缘效果

---

15 绘制图像轮廓

边缘、轮廓和物体不是同一个概念。Canny 提供局部强度变化，轮廓是对二值区域边界的组织，是否对应目标还取决于阈值、连通性和背景。画框前先显示中间二值图，通常比直接调整面积阈值更容易找到问题。

15.1 什么是轮廓？

• 轮廓是图像中灰度突变形成的封闭路径。常见于前景/背景、物体/空白的交界线。

15.2 寻找轮廓

contours, hierarchy = cv.findContours(binary, cv.RETR_EXTERNAL, cv.CHAIN_APPROX_SIMPLE)
if not contours:
    raise ValueError('没有找到轮廓，请先检查二值输入和前景方向')
contour = max(contours, key=cv.contourArea)  # 后续单轮廓示例选面积最大的一个

• RETR_EXTERNAL: 只取外层轮廓（常用于单目标）
• CHAIN_APPROX_SIMPLE: 只保留关键点，减少存储空间

15.3 绘制轮廓

cv.drawContours(img, contours, -1, (0,255,0), 2)

• -1: 绘制所有轮廓
• thickness: 正值指定线宽，负值（如 cv.FILLED）填充；0 不是“只画单点”的模式。

---

16 凸包特征检测

16.1 获取凸包点

hull = cv.convexHull(contour)

• 能包住点集的最小凸多边形，常用于形状分析、目标匹配、手势检测等。

16.2 绘制凸包

cv.polylines(img, [hull], True, (0,255,0), 2)

• 绘制整数点集通常用 np.int32、形状 (N,1,2)；几何计算中的 convexHull 也支持 float32 点，不要为了绘制而提前截断测量坐标。

---

17 图像轮廓几何特征查找

17.1 外接矩形（水平轴对齐）

x, y, w, h = cv.boundingRect(contour)
cv.rectangle(img, (x, y), (x+w-1, y+h-1), (255,0,0), 2)

• 常用于目标快速框选（不支持旋转）

17.2 最小外接矩形（可旋转）

rect = cv.minAreaRect(contour)
box = cv.boxPoints(rect)
box = np.int32(box).reshape((-1, 1, 2))
cv.drawContours(img, [box], 0, (0,0,255), 2)

• 支持旋转角度，适合斜放物体

17.3 最小外接圆

(x, y), r = cv.minEnclosingCircle(contour)
cv.circle(img, (int(x), int(y)), int(r), (0,255,255), 2)

• 常用于圆形目标，如硬币、瞳孔等检测

---

常见错误与调试经验

• AttributeError: 'numpy' has no attribute 'int0' ➡️ 用 np.int32() 或 np.intp() 替换
• cv::drawContours error: npoints > 0 ➡️ 检查点集 shape 是否 (N,1,2)，需 reshape 且为 int 型
• cv.cvtColor() error: !_src.empty() ➡️ 检查图片路径，确保读取不为 None

---

一图流功能表

函数	功能	常见用途
cv.findContours()	查找轮廓	物体边界提取
cv.convexHull()	凸包点集	手势识别
cv.boundingRect()	水平矩形	目标框选
cv.minAreaRect()	旋转矩形	真正贴合目标
cv.minEnclosingCircle()	外接圆	圆形对象检测
cv.drawContours()	绘制多边形	可视化

---

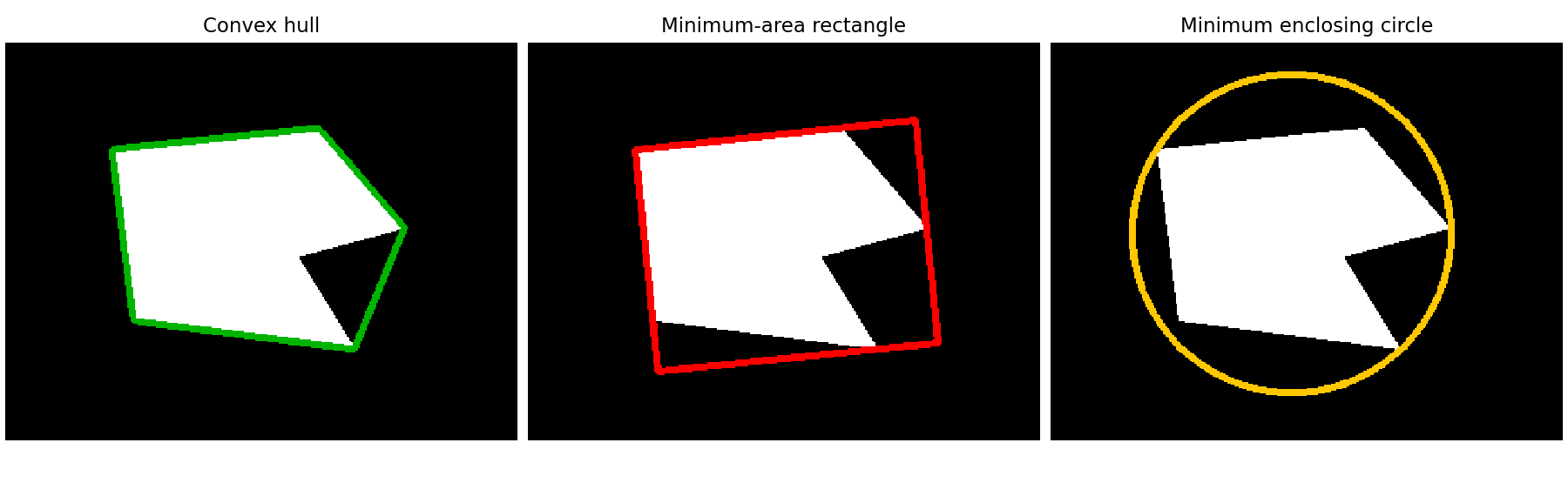

效果展示

• 绿色线条为凸包
• 红色线条为最小外接旋转矩形
• 黄色为最小外接圆

这不是实际目标识别照片，而是脚本生成的凹多边形：轮廓面积 21520.5，凸包面积 24575.5。凸包填平凹陷，外接矩形和圆提供不同的包围约束；它们都不等于精确的物体分割。contourArea 计算几何面积，也不等于数二值图的白色像素。脚本运行记录

---

进阶方向

• 轮廓面积排序与筛选（只处理最大目标/特定区域）
• 多边形逼近 cv.approxPolyDP()（提取规则形状，如三角形、矩形、六边形等）
• 椭圆拟合 cv.fitEllipse()（适合椭圆目标识别）
• 轮廓层级结构与嵌套处理
• 融合机器学习方法（如基于轮廓的物体识别、目标追踪）

---

总结

本篇笔记整理了 OpenCV 中轮廓与几何特征提取的主要 API 和实战代码，并对常见易错点与调试技巧做了补充。希望你能在图像处理项目中熟练使用轮廓相关工具，为更高级的目标识别、测量和追踪打好基础。

如有疑问，欢迎评论区留言交流，或继续关注后续的进阶实战内容！

---
