Python + OpenCV 图像几何变换原理推导、实战技巧与常见问题整理

前言

图像几何变换是计算机视觉和图像处理中的基础能力之一，涵盖了图像的平移、旋转、缩放、剪切、仿射等操作。在 OpenCV 中，只需简单几行代码即可实现强大的几何变换，但很多同学对变换的底层矩阵原理、各类操作的适用场景、参数设置与常见“掉坑点”并不熟悉。本文将理论公式推导与 Python+OpenCV 代码实战相结合，全面梳理几何变换的知识体系。无论你是初学者还是进阶开发者，都能在这里找到常用速查与疑难解答！

---

1. NumPy 与 OpenCV 加法的区别

在图像处理时，经常会遇到NumPy 加法和OpenCV 加法的区别：

• 两个 uint8 NumPy 数组相加会模 256 回绕。不能把这一点推广到浮点数或所有混合类型运算。
• uint8 输出的 cv2.add 是饱和加法，超出 255 固定为 255；输出类型不同，范围与行为也不同。

import numpy as np
import cv2

x = np.array([[250]], dtype=np.uint8)
y = np.array([[10]], dtype=np.uint8)

print('NumPy加法:', x + y)        # [4]
print('OpenCV加法:', cv2.add(x, y))  # [255]

结论：图像加法建议用 cv2.add，防止溢出导致颜色异常。

---

2. 图像灰度化最大值法案例

常见的灰度化有加权法、最大值法和平均值法。最大值法对彩色图像每个像素取 max(R, G, B)。

import cv2
import numpy as np

img = cv2.imread('test.jpg')
if img is None:
    raise FileNotFoundError('test.jpg')
gray = np.max(img, axis=2).astype(np.uint8)
cv2.imshow('Max Gray', gray)
cv2.waitKey(0)
cv2.destroyAllWindows()

用途：最大值法能让亮度感知更强，适合部分特殊场景。

---

3. 常见二维变换矩阵推导与公式

这里讨论的仿射变换由线性部分和平移组成；平移在二维坐标中不是线性变换，采用齐次坐标后才能统一写成矩阵乘法。

3.1 平移（Translation）

将点 $(x, y)$ 平移 $(t_x, t_y)$：

$$\begin{bmatrix} x' \\ y' \\ 1 \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}$$

3.2 缩放（Scaling）

相对于原点缩放：

$$\begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} s_x & 0 \\ 0 & s_y \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}$$

齐次坐标：

$$\begin{bmatrix} s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1 \end{bmatrix}$$

3.3 旋转（Rotation）

在 x 向右、y 向上的数学坐标中，围绕原点逆时针旋转角度 $\theta$：

$$\begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix}$$

齐次坐标：

$$\begin{bmatrix} \cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix}$$

3.4 剪切（Shear）

x方向剪切系数为 $k_x$，y方向剪切系数为 $k_y$：

$$\begin{bmatrix} 1 & k_x \\ k_y & 1 \end{bmatrix}$$

齐次坐标：

$$\begin{bmatrix} 1 & k_x & 0 \\ k_y & 1 & 0 \\ 0 & 0 & 1 \end{bmatrix}$$

3.5 综合仿射变换（Affine Transformation）

仿射变换可用6参数矩阵：

$$\begin{bmatrix} x' \\ y' \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} \\ a_{21} & a_{22} \end{bmatrix} \begin{bmatrix} x \\ y \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \end{bmatrix}$$

或

$$\begin{bmatrix} a_{11} & a_{12} & t_x \\ a_{21} & a_{22} & t_y \end{bmatrix}$$

---

4. 各类变换矩阵对比速查表

变换类型	2x2部分	平移	齐次坐标3x3矩阵
平移	单位阵	$t_x, t_y$	$\begin{bmatrix}1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1\end{bmatrix}$
缩放	$\begin{bmatrix}s_x & 0 \\ 0 & s_y\end{bmatrix}$	0	$\begin{bmatrix}s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1\end{bmatrix}$
旋转	$\begin{bmatrix}\cos\theta & -\sin\theta \\ \sin\theta & \cos\theta\end{bmatrix}$	0	$\begin{bmatrix}\cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1\end{bmatrix}$
剪切	$\begin{bmatrix}1 & k_x \\ k_y & 1\end{bmatrix}$	0	$\begin{bmatrix}1 & k_x & 0 \\ k_y & 1 & 0 \\ 0 & 0 & 1\end{bmatrix}$
仿射	$\begin{bmatrix}a_{11} & a_{12} \\ a_{21} & a_{22}\end{bmatrix}$	$t_x, t_y$	$\begin{bmatrix}a_{11} & a_{12} & t_x \\ a_{21} & a_{22} & t_y \\ 0 & 0 & 1\end{bmatrix}$

---

5. OpenCV 仿射变换实战与常见问题解析

先约定坐标再检查矩阵：图像数组按行、列访问，几何点常写作 x、y；图像 y 轴通常向下。变换后图像被裁掉，也可能只是输出画布范围不足，而不是旋转矩阵算错。先用几个已知角点检查，再处理整幅图。

5.1 warpAffine 的参数

• warpAffine 函数用于仿射变换，调用方式：

  dst = cv2.warpAffine(src, M, dsize, flags=..., borderMode=..., borderValue=...)

  • src: 输入图像
  • M: 2x3 仿射变换矩阵
  • dsize: 输出图像大小 (width, height)
  • flags: 插值方法（如 cv2.INTER_LINEAR）
  • borderMode: 边界填充方式

默认将 M 理解为源点到目标点的映射，内部逆映射采样；设置 WARP_INVERSE_MAP 时，传入的 M 才直接表示目标到源的映射。点变换方向与像素采样方向不要混淆。OpenCV 几何变换文档

5.2 如何定义仿射矩阵 $M$？

• 仿射变换矩阵 可以通过三组对应点求解；源点必须不共线，若要得到可逆变换，目标点也不能共线：

  src_pts = np.float32([[50,50], [200,50], [50,200]])
  dst_pts = np.float32([[10,100], [200,50], [100,250]])
  M = cv2.getAffineTransform(src_pts, dst_pts)

• 或者根据具体变换手动写矩阵。

5.3 综合仿射变换实例

以绕图像中心旋转为例（矩阵中的平移项用于保持旋转中心不动）：

import cv2
import numpy as np

img = cv2.imread('test.jpg')
if img is None:
    raise FileNotFoundError('test.jpg')
rows, cols = img.shape[:2]

M = cv2.getRotationMatrix2D((cols/2, rows/2), 30, 1)  # 以中心点旋转30度，不缩放
dst = cv2.warpAffine(img, M, (cols, rows))

cv2.imshow('rotated', dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

---

6. 旋转与角度正负方向

• OpenCV 中，正角度代表逆时针旋转，负角度为顺时针旋转。这与数学中的单位圆、三角函数一致。
• Pillow 的 Image.rotate 同样以逆时针为正，不能作为相反约定的例子。Pillow rotate 文档
• 图像坐标 y 向下。上面的数学矩阵不能原样套入图像后仍声称视觉方向相同；getRotationMatrix2D 已采用图像约定。

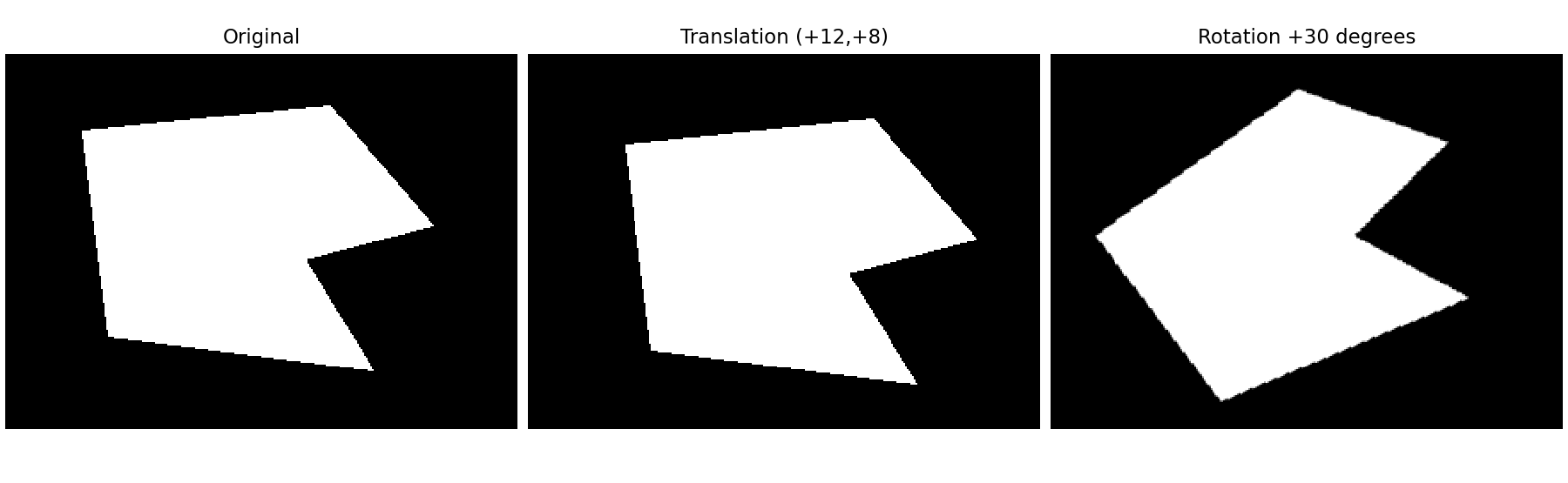

本轮脚本断言平移 (12, 8) 后的重叠区域与原数组一致，并验证点 (150, 50) 绕 (100, 50) 正向旋转 90° 得到 (100, 0)。图中另外展示 30° 旋转；黑色区域来自默认边界填充，不是像素丢失异常。运行记录

---

7. 插值方法小结

常见插值方式：

• 最近邻插值（cv2.INTER_NEAREST）：速度快，马赛克感重
• 双线性插值（cv2.INTER_LINEAR）：平滑常用，默认选项
• 双三次插值（cv2.INTER_CUBIC）：通常更平滑，但可能振铃，不保证每种输入都更好
• Lanczos 插值（cv2.INTER_LANCZOS4）：高精度场景

插值估算新采样位置的像素值，不会凭空恢复缺失的真实细节。类别掩膜应避免插入新类别值。

---

8. 常见问题答疑总结

8.1 仿射变换与旋转矩阵的区别

• 旋转矩阵 是仿射矩阵的特例，仅做旋转且无缩放、剪切、平移。
• 仿射变换 可以实现旋转、缩放、剪切、平移等线性组合，包含6个自由度。

8.2 warpAffine 命名含义

• “warp”意为变形/映射，“Affine”指仿射（Affine Transformation）
• 合起来即“仿射变换映射”

8.3 为什么逆时针为正、顺时针为负？

• 答案：与数学单位圆、三角函数的正方向定义一致。角度正为逆时针，负为顺时针。

8.4 剪切（Shear）怎么实现？

剪切变换矩阵为：

$$\begin{bmatrix} 1 & k_x \\ k_y & 1 \end{bmatrix}$$

OpenCV无直接API，但可手动写矩阵：

import cv2
import numpy as np

img = cv2.imread('test.jpg')
if img is None:
    raise FileNotFoundError('test.jpg')
rows, cols = img.shape[:2]
k = 0.3  # 剪切系数
shift_x = max(0.0, -k * (rows - 1))  # k 为负时把左侧内容移回画布
M = np.float32([[1, k, shift_x], [0, 1, 0]])
out_width = int(np.ceil(cols + abs(k) * (rows - 1)))
sheared = cv2.warpAffine(img, M, (out_width, rows))
cv2.imshow('sheared', sheared)
cv2.waitKey(0)
cv2.destroyAllWindows()

---

9. 旋转与仿射变换的矩阵推导

9.1 二维旋转矩阵的方阵推导

以原点为中心旋转 $\theta$：

$$\left[ \begin{array}{c} x' \\ y' \end{array} \right] = \left[ \begin{array}{cc} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{array} \right] \left[ \begin{array}{c} x \\ y \end{array} \right]$$

• 若绕任意点 $(x_0, y_0)$ 旋转，需先平移至原点，再旋转，再平移回去。

9.2 仿射变换的齐次坐标表示

二维坐标扩展为齐次坐标（添加一维1），则任意仿射变换写成：

$$\left[ \begin{array}{c} x' \\ y' \\ 1 \end{array} \right] = \left[ \begin{array}{ccc} a_{11} & a_{12} & t_x \\ a_{21} & a_{22} & t_y \\ 0 & 0 & 1 \end{array} \right] \left[ \begin{array}{c} x \\ y \\ 1 \end{array} \right]$$

这便于连续组合多个变换，如“旋转+缩放+平移”可一次乘法完成。

---

结语

本文系统介绍了 Python + OpenCV 图像几何变换的理论与实战技巧。几何变换贯穿于所有视觉任务和 AI 场景，也是面试和工程实现的基础能力。欢迎收藏、评论、补充，如有疑问可留言交流！

---

参考资料

• OpenCV 官方文档: https://docs.opencv.org
• 《数字图像处理（冈萨雷斯）》
• 《计算机视觉：算法与应用》

---
